- Stock: Disponibile
- Modello: K3TRHU-5-C
Kit fotovoltaico 3.2 kW Trina Solar – Huawei per connessione alla rete con accumulo 5 kWh composto da:
7 Moduli fotovoltaici Trina Solar TSM-470NEG9R.28 monocristallini da 470 W
1 Inverter ibrido Huawei SUN2000-3K-LB0 monofase 3 kW
1 Meter Huawei SMARTPS-100A-S0 Monofase
1 Modulo di controllo Huawei LUNA2000-5KW-C0 Power Module
1 Batteria al litio Huawei LUNA2000-5-E0 da 5 kWh
1 Quadro DC 1 Ingresso 1 Uscita 600V con sezionatore
1 Quadro AC da 3 a 5 kW monofase
1 Kit di Fissaggio (selezionabili)
Contributo smaltimento moduli
Potenza: 3.29 kWp
Come Funziona:
Questo sistema permetterà di realizzare un impianto fotovoltaico connesso alla rete e allo stesso tempo di stoccare l’energia prodotta e non consumata in appositi accumulatori al litio in modo da poterla utilizzare quando l'impianto non produce, evitando il prelievo dalla rete. I moduli fotovoltaici generano l’energia che viene utilizzata direttamente dai carichi domestici. L’energia prodotta in eccesso viene accumulata nelle batterie per un uso successivo. In assenza di produzione l’energia accumulata è resa disponibile ai carichi. Quando non vi è richiesta di energia elettrica e la batteria è completamente carica, l’energia in eccesso può essere ceduta alla rete totalmente, in parte, oppure l’esportazione può essere anche esclusa. Tutte le fasi di produzione, consumo e cessione dell’energia possono essere verificate tramite un sistema di monitoraggio.
Componenti del sistema:

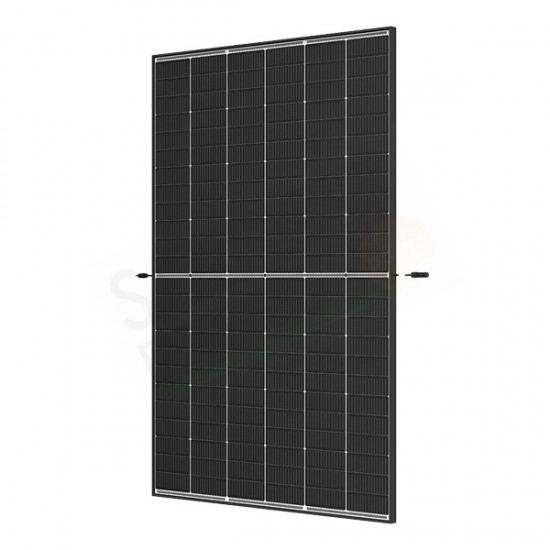

7 Moduli fotovoltaici TRINA SOLAR VERTEX S + TSM-470NEG9R.28 – MODULO FOTOVOLTAICO MONOCRISTALLINO 470 W DOPPIO VETRO
Il Trina Solar Vertex S+ TSM-470NEG9R.28 è un modulo fotovoltaico monocristallino da 470 W, progettato per impianti solari residenziali e commerciali installati su tetto. Grazie alle celle N-Type i-TOPCon, una tecnologia sviluppata per ridurre le perdite elettriche e aumentare la capacità di conversione della luce solare, raggiunge un’efficienza del 23,5%, offrendo un’elevata produzione energetica anche quando lo spazio disponibile è limitato.
La struttura doppio vetro protegge le celle fotovoltaiche da umidità, sollecitazioni meccaniche, graffi e condizioni ambientali difficili.
Il formato compatto, il peso di 21 kg e la cornice nera in alluminio anodizzato ne facilitano il trasporto e l’installazione, rendendolo adatto sia alle abitazioni sia agli edifici commerciali.
Il coefficiente di temperatura della potenza pari a -0,29%/°C limita la riduzione delle prestazioni nelle giornate più calde. Rispetto a moduli con coefficienti di temperatura meno favorevoli, il Trina Solar TSM-470NEG9R.28 riesce a conservare una maggiore capacità produttiva quando aumenta la temperatura delle celle.
La configurazione dual glass utilizza un vetro anteriore e un vetro posteriore temprati da 1,6 mm. Questa soluzione migliora la protezione delle celle e riduce il rischio di microfessure, graffi sul lato posteriore e deterioramento causato dagli agenti atmosferici.
Il modulo è certificato per resistere a nebbia salina, ammoniaca, polvere, sabbia e fenomeni PID. Può quindi essere utilizzato anche in aree costiere, agricole o caratterizzate da condizioni ambientali impegnative.
Il Trina Solar Vertex S+ è progettato per sopportare carichi meccanici fino a:
5.400 Pa sul lato anteriore;
4.000 Pa sul lato posteriore.

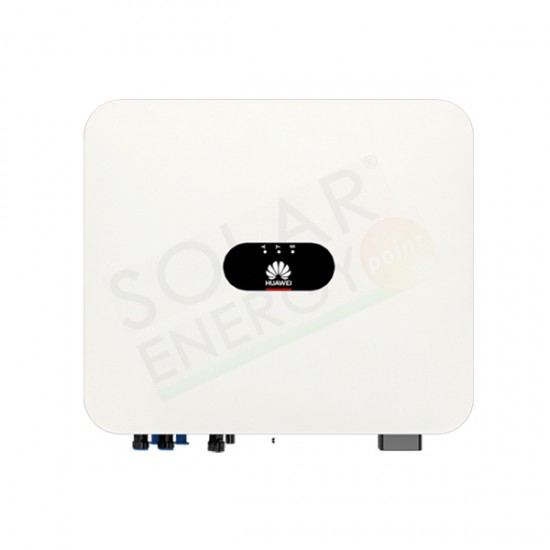

1 Inverter HUAWEI SUN2000-3K-LB0 – INVERTER MONOFASE IBRIDO 2 MPPT 3 KW
Huawei Solar SUN2000-3K-LB0: Nuova generazione di inverter Huawei per impianti residenziali.
Huawei SUN2000 3K LB0 è un inverter ibrido con potenza di uscita di 3 kW.
Questi nuovi inverter rendono il monitoraggio ancora più facile e c'è il supporto per gli ottimizzatori di potenza MERC-600W-PA0.
Grazie alle dimensioni compatte e al peso ridotto, l'installazione dell'inverter è rapida, facile e può essere effettuata solo da una persona.
L’ inverter Huawei è un gioiello di efficienza ed eleganza. Le prestazioni altamente affidabili e la resa elevata sono il suo punto di forza.
Grazie agli inverter Huawei sei sicuro di sfruttare al massimo la produzione del tuo impianto fotovoltaico con un’efficienza pari al 97,8%.
Il monitoraggio avviene tramite la funzionalità WLAN integrata, che può essere ulteriormente estesa tramite dongle. Può comunicare tramite reti mobili (Huawei Smart Dongle 4G) e tramite cablaggio (Huawei Smart Dongle WLAN FE 2.0).
Protezione AFCI, sicurezza sempre attiva
La protezione intelligente AFCI (Arc-fault Circuit Interrupter) rileva l'arco elettrico DC fino a 200 metri di distanza e interrompe il circuito in meno di 0,5 secondi, eliminando i potenziali pericoli di incendio per la sicurezza delle persone e dei beni.
1 Modulo di controllo HUAWEI LUNA2000-5KW-C0 POWER MODULE – SISTEMA DI GESTIONE BATTERIA LUNA (BMS)
Il BMS LUNA2000-5KW-C0 è il modulo di controllo della nuova batteria al litio Huawei Solar LUNA2000 per installazioni di autoconsumo.
IMPORTANTE : questo componente è venduto separatamente dalle batterie Huawei Solar LUNA2000 non è una batteria in sé.
Il BMS (Battery Management System) è uno dei componenti elettronici indispensabili delle batterie al litio per l'autoconsumo. Questo modulo ha il compito di controllare le cariche e le scariche della batteria Huawei Solar LUNA2000. È essenziale per la gestione della sicurezza e per prolungare la vita del sistema.che gestisce in modo intelligente carica, scarica e protezione delle celle, garantendo massima efficienza, sicurezza e lunga durata operativa.
Il BMS monitora costantemente temperatura, tensione e stato di carica della batteria, ottimizzando le prestazioni del sistema di accumulo e assicurando un funzionamento stabile anche in condizioni di utilizzo intensivo.
1 Batteria HUAWEI LUNA2000-5-E0 – MODULO BATTERIA AL LITIO 5 KWH PER ACCUMULO
Caratteristiche:
- Investimento flessibile con design modulare da 5 kWh, scalabile da 5 kWh a 30 kWh
- Profondità di scarico del 100% (DoD)
- Maggiore utilizzo dell'energia con ottimizzazione a livello di modulo
- Prestazioni sicure e affidabili con celle al Litio Ferro Fosfato (LFP)
- Rilevazione automatica tramite l'App
- Compatibile con l'inverter mono e trifase
- Un modulo batteria se difettoso si isola automaticamente per mantenere il sistema in funzione
- Garanzia 10 anni
- Configurabile con Inverter Huawei Ibridi Monofase, Trifase e con una vasta gamma di inverter presenti sul mercato.
Per il corretto funzionamento della batteria è necessario l’utilizzo del BMS.
1 Meter HUAWEI SMARTPS-100A-S0 – SMART POWER SENSOR MONOFASE
Meter monofase Huawei Solar con display LCD. Necessario per collegamento tra inverter Huawei e batterie. Lo Smart meter di casa Huawei è un prodotto che consente la misurazione del flusso di energia elettrica nei sistemi fotovoltaici. Necessario per impianti che richiedono installazioni di dispositivi di storage poiché calcola e registra tutti i dati di immissione e prelievo dalla rete.
1 Quadro di campo QUADRO DC – 1 INGRESSO 1 USCITA 600V CON SEZIONATORE
1 Quadro AC QUADRO AC – DA 3 A 5 KW MONOFASE
1 Kit di fissaggio (selezionabili)
Contributo smaltimento moduli
